Étape 2

Adapter une commutation va-et-vient

Repérez le schéma de raccordement actuel et marquez les fils suivants avec des étiquettes :

  • Conducteur de phase 230 V
  • Fils qui partent vers la lampe

Attention : la commutation peut en réalité différer du schéma. Les fils vers la lampe ne partent pas toujours vers le haut. Le conducteur de phase et le conducteur neutre peuvent aussi avoir une autre couleur. Utilisez dès lors un multimètre pour visualiser correctement le schéma de raccordement.

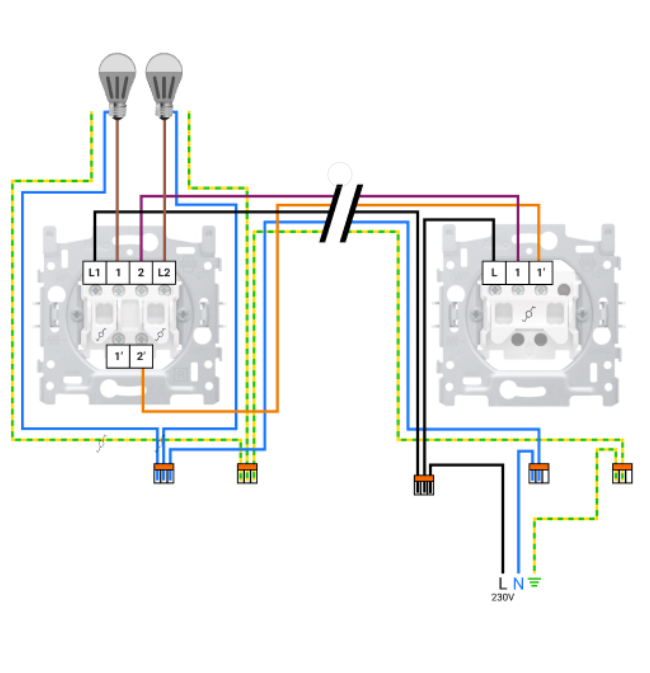

Schéma de raccordement actuel

Attention : la commutation peut avoir un autre aspect, cet exemple n'est qu'une possibilité parmi d'autres.



Retour vers identifier la commutation

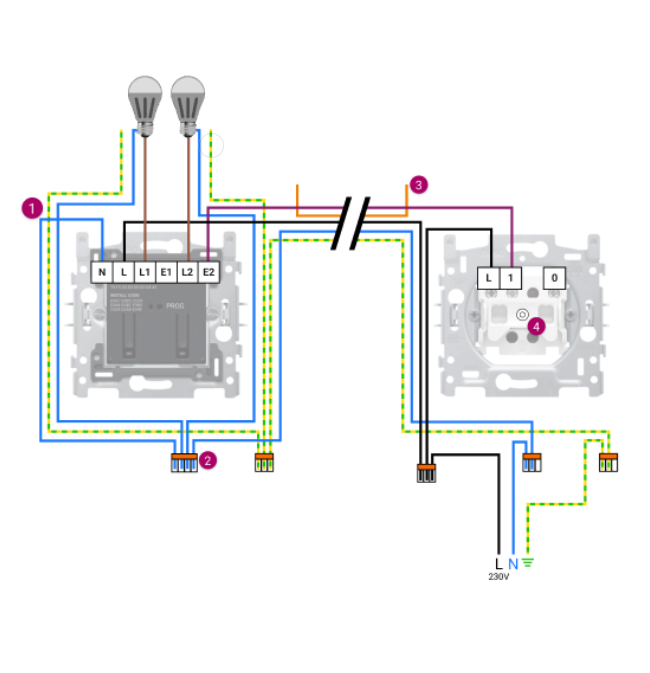

Schéma de raccordement Niko Home Control

Raccordez l'interrupteur double connecté.

Attention : raccordez toujours l'interrupteur connecté directement sur la lampe.

Vous avez besoin d'un fil supplémentaire et d'une borne de raccordement plus grande, car vous devez raccorder le neutre à l'interrupteur connecté (vous pouvez aussi repiquer via la borne N). Pour la connexion avec le bouton-poussier, un des fils de commutation n'est plus utilisé . Sur la sortie d'extension de l'interrupteur connecté, vous raccordez un bouton-poussoir classique. Vous remplacez donc les deux interrupteurs.
